1、网架的焊接

                                                       1）钢管与空心球的焊接，焊缝要求饱满，不得有夹渣、未焊透、气孔、咬肉等缺陷。

                                                       2）钢管与空心球连接焊缝、空心球对接焊缝，应符合现行国家标准GB 50205-2017 规定
                                                的二级质量检验标准的要求，其它焊缝符合三级质量检验标准的要求。

                                                       3）每道焊缝应打上焊接者和检查者编号钢印，焊接者应有考试合格证明。

                                                       4）图中未注明的焊缝，焊脚尺寸为6mm，沿部件搭接全长满焊。

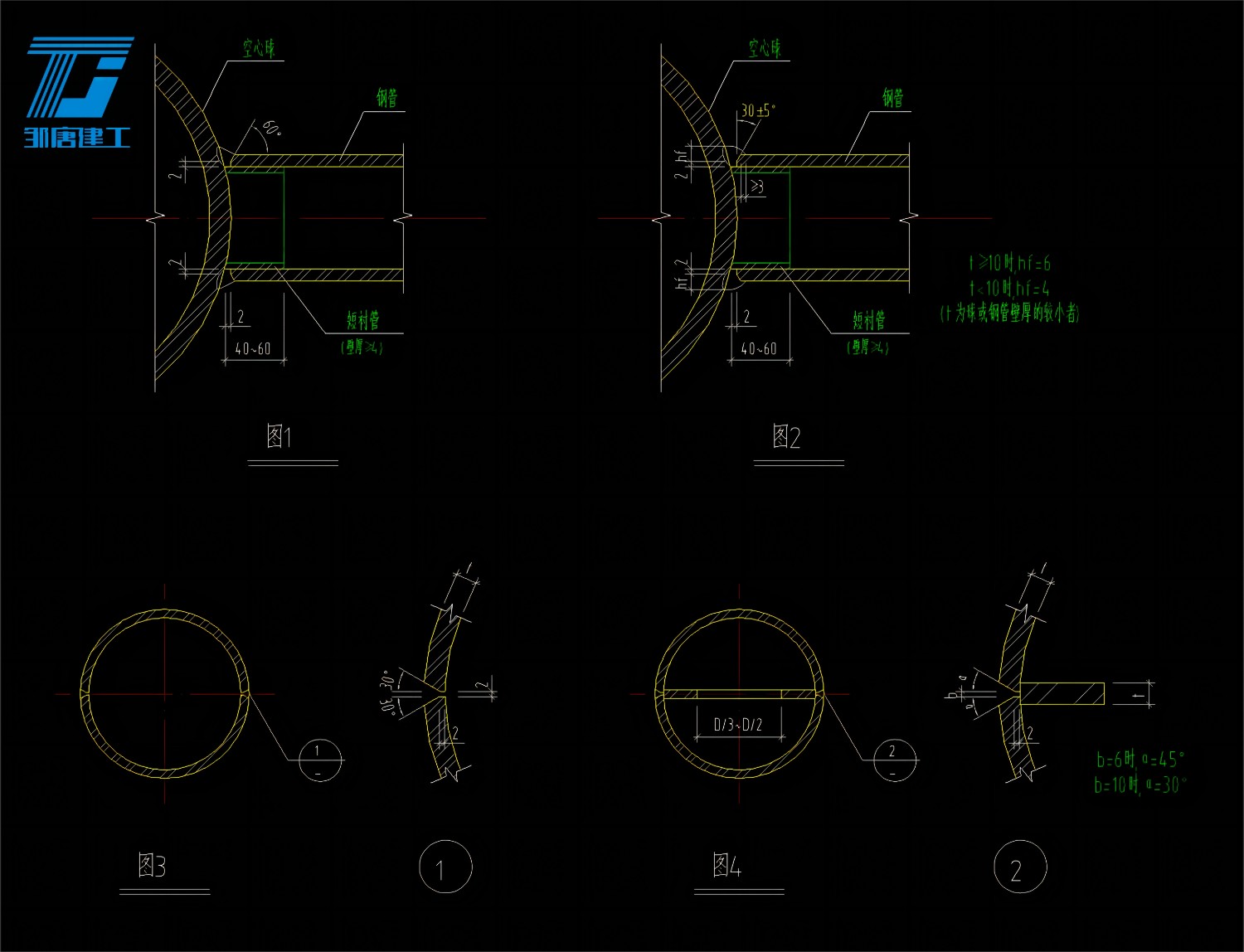

                                                       5）钢管与空心球连接，当钢管壁厚<5mm时，可采用焊缝直装连接。当钢管壁厚≥5mm时，
                                                在钢管端部作30°的坡口，并增设短衬管和采用完全焊透的对接焊缝连接，见图1。当钢管壁厚≥ 8mm时，                                                                                                除对接焊缝外，还采用部分角焊缝予以加强,见图2。

                                                       6) 焊接空心球由两个半球焊接而成，不加肋见图3，加肋见图4。





                                                              2、网架支座预埋件施工时应采取措施，保证预埋件的位置、标高及平整度的准确。

                                                   3、为确保网架安装顺利,应有详细拖工的组织设计。

                                                   4、 屋面排水城度见建筑平面图，架采用小立柱找坡（当支托大600mm,宜设置双向稳定撑杆);网架支
                                            托及小立柱的设计，由网架施工单位负责，材料统计中未考虑其重量。屋顶采光破璃板及其支承系统由二
                                            次深化设计单位完成。

                                                   5、水、暖、电等专业管线及桥架穿过网架处，应跟据专业走向在网架节点球上预焊钢板或型钢作为固
                                            定管线的连接件，不得固定在网架杆件上。待以上工作完成后，方可安装网架， 安装完华后，不允许在网
                                            架钢球及杆件上直接焊接。
