网架的组成部分主要包括以下几个方面:
一、基本单元

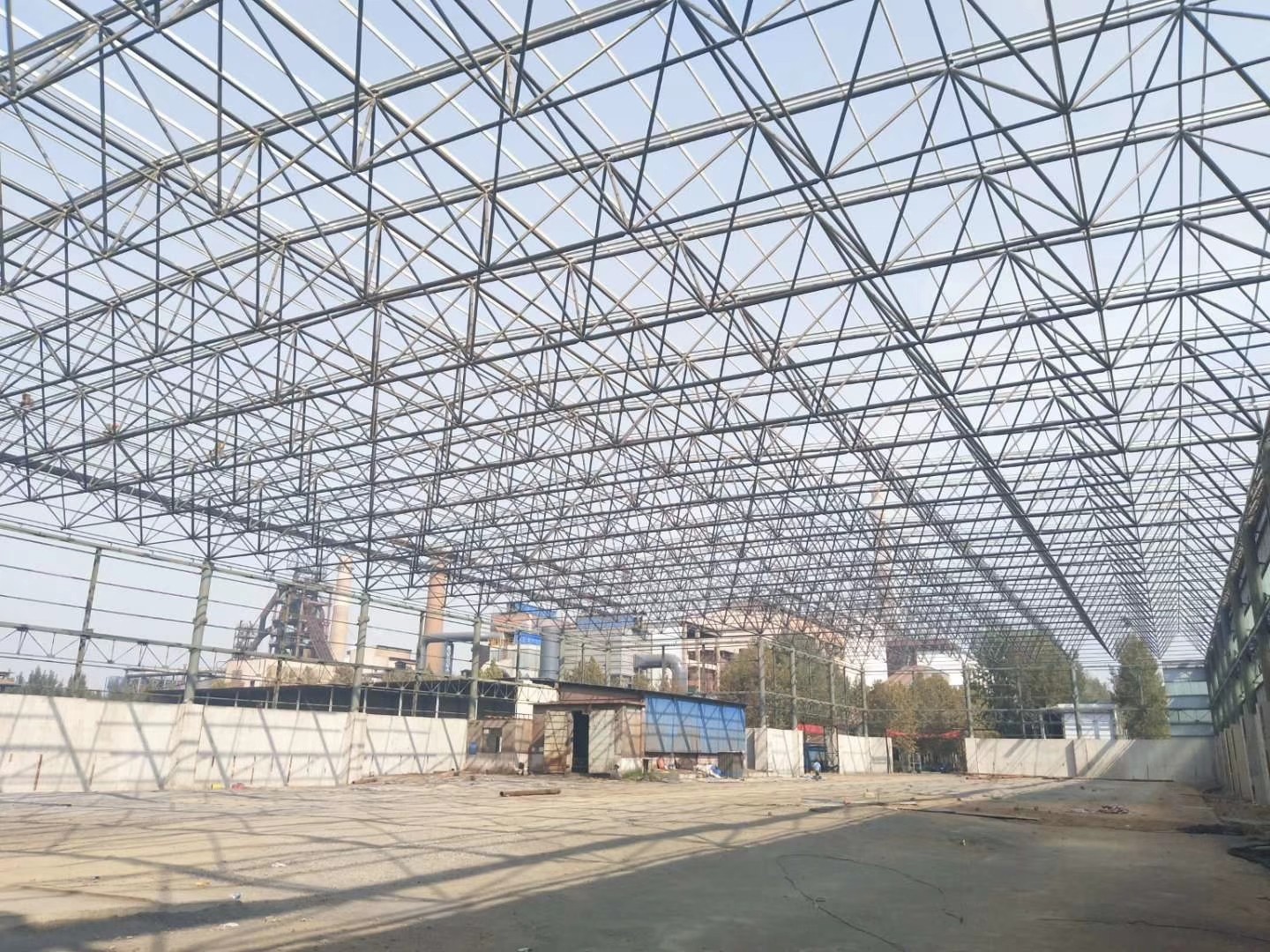

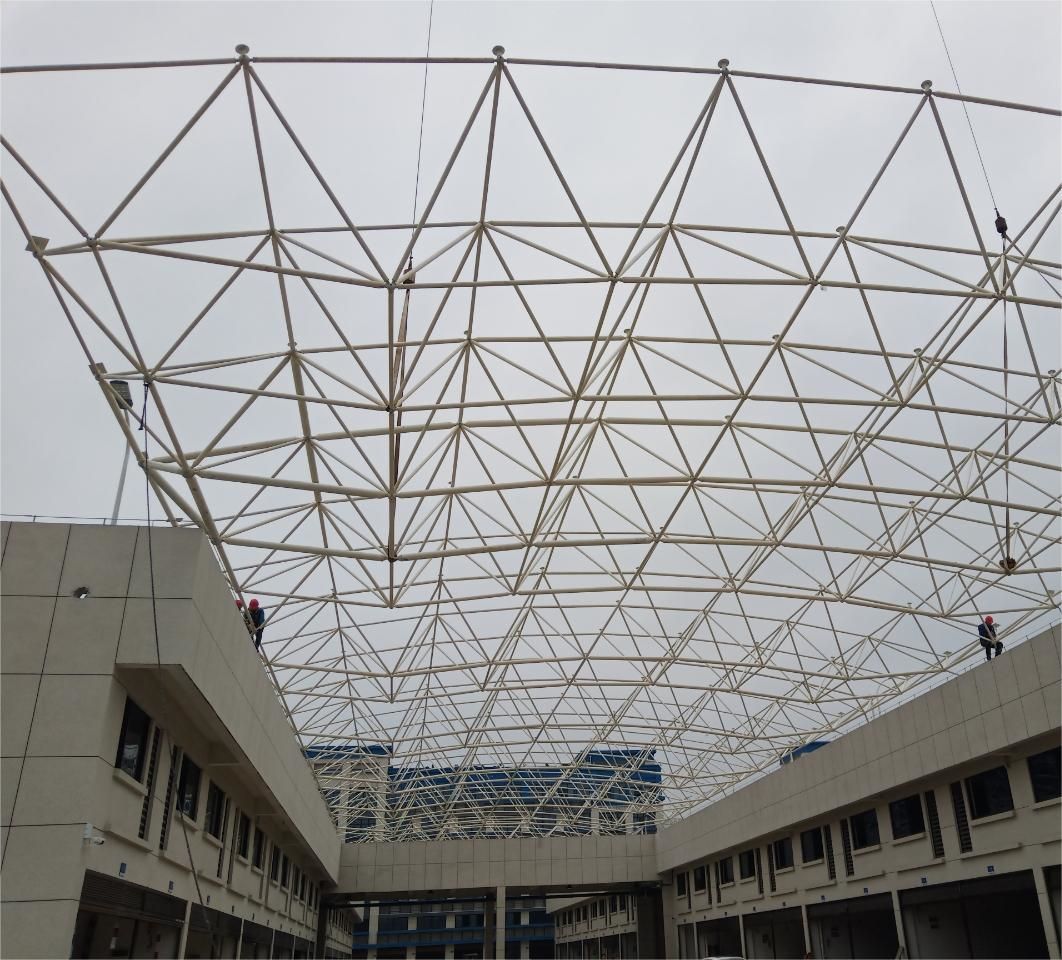

网架是由多根杆件按照一定的网格形式通过节点连结而成的空间结构。构成网架的基本单元有多种,包括三角锥、三棱体、正方体、截头四角锥等。这些基本单元可以组合成平面形状的三边形、四边形、六边形、圆形或其他任何形体。
二、杆件类型
根据网架的不同形式,杆件可以分为上弦杆、下弦杆和腹杆等。这些杆件主要承受拉力和压力,有的还承受弯矩及切力。例如,在板型网架和双层壳型网架中,杆件就明确分为上弦杆、下弦杆和腹杆。
三、节点
节点是网架中杆件连接的关键部位,通过节点将多根杆件按照一定规律连结成一个整体的空间结构。节点的设计和制作对网架的整体稳定性和受力性能有重要影响。
四、形式分类
网架根据形式可以分为多种类型,包括单层网架和双层网架,以及平面桁架体系和角锥体系等。具体形式有:
平面桁架体系:由不同方向的平行弦桁架相互交叉组成,如两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架等。
角锥体系:由三、四、六角锥等锥体单元组成的空间网架结构,如正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架、星形四角锥网架,以及三角锥网架、抽空三角锥网架、蜂窝形三角锥网架等。
五、材料选择
网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架。其中,钢网架因其良好的力学性能和施工方便性,在实际工程中应用很广 泛。
六、其他组成部分
在实际工程中,网架还可能包括支撑结构、屋面系统、防火防腐涂层等其他组成部分。支撑结构用于将网架固定在基础上,确保其稳定性;屋面系统则用于覆盖网架,形成封闭的空间;防火防腐涂层则用于提高网架的耐久性和安全性。
